CASA MINIMA 3 NIVELES


Plano de casa repartida en 3 niveles y ubicada en un terreno de 108 m2, proyecto desarrollado por estudiante, el archivo incluye 2 plantas, 4 cortes y 2 elevaciones. Se encuentra disponible para la descarga completamente gratis y deberá ser usado solo con fines didácticos.




Archivo:
*.DWG

Descripción:
Versión:      2007
Este archivo es de carácter educativo e incluye 2 plantas, 4 cortes o secciones y 2 elevaciones.
Área:      108 m2
Autor:      Desconocido
Contraseña:
Tamaño:      -- MB
aaaaaaa



Textos a Escala AutoCAD

HOLA AMIGOS GRACIAS POR VISITARME, AUN ESTOY TRABAJANDO PARA MEJORAR ESTE RECURSO LES PIDO COMPRENSIÓN.

Sistema Paredes de Bloques de concreto

ESPECIFICACIONES TÉCNICAS PARA PAREDES DE BLOQUE DE CONCRETO (MAMPOSTERÍA)



A) DETALLES CONSTRUCTIVOS DE SISTEMA BLOQUES DE CONCRETO







B) HOSPITALES (RESISTENCIA A SISMO DE 7.5 GRADOS ESCALA DE RICHTER)



1.             PAREDES DE BLOQUE DE CONCRETO.

Los bloques para las paredes deberán ser fabricados con concreto de cero revenimientos  y deberán cumplir con las especificaciones ASTM C-90 tipo II, ASTM C-140 y ASTM C-426. EL esfuerzo mínimo de ruptura del prisma estándar deberá ser F’m = 95 kg/cm² de acuerdo con las especificaciones ASTM E-447, para lo cual el promedio de la resistencia de tres unidades de bloques deberá ser como mínimo de 130 kg/cm² en el área neta. Solo se permitirá la instalación de bloques enteros o mitades estándar de fábrica.  Solo se permitirá cortar pedazos de bloque para colocación de estructuras y ductos, en que la modulación no corresponda al tamaño del bloque o para paredes que se unen en  ángulos diferentes a 90 grados. Estos cortes serán con sierra eléctrica.  No se darán por recibidas las paredes donde la mezcla de la sisa presente huecos o grietas.  La superficie que da al exterior no debe tener salientes, debiéndose  dejar que las irregularidades debidas  a diferentes  gruesos del ladrillo se manifiestan al interior.  No deberán existir esas irregularidades en las superficies sobre las que se deba apoyar elementos de otro material.
Los elementos estructurales que según los planos van dentro de la pared deberán estar armados antes de la colocación del bloque.
Se usarán bloques de 10x20x40, 15x20x40 o 20x20x40 centímetros, según sea indicado en los planos y  llevarán sisas en ambas caras o el acabado indicado en las Plantas Arquitectónicas de Acabados.
No se permitirá el doblado del refuerzo vertical en la base, para hacer coincidir el  hueco del bloque, si este problema se presentara, se deberá cortar la varilla y anclarla nuevamente con epóxico, en la posición correcta.

2.              MEZCLA PARA LLENADO DE BLOQUES
Toda varilla vertical deberá ser  embebida completamente en la mezcla en toda su altura. La mezcla a utilizar deberá cumplir con la especificación ASTM C-476 “GROUT PARA MAMPOSTERÍA”. El revenimiento del grout deberá ser como mínimo 8” y preferiblemente mayor a 10”. La resistencia a la compresión del grout deberá ser como mínimo 140 kg/cm² de acuerdo con el procedimiento de la prueba ASTM C-119.

3.         CONCRETO PARA LLENADO DE BLOQUES
Los bloques de los servicios de rayos X  convencionales, Rayos X con fluoroscopia, TAC y  Mamografía, serán bloques de 20x20x40 y se llenarán de concreto, para generar con ésto paredes de concreto que cumplirán con los requisitos necesarios para evitar la propagación de radiación hacia otras áreas. Los bloques se llenarán de concreto simple f ‘c=210 Kg/cm2, grava No. 1, con revenimiento de 7” a 8”

Curso AutoCAD Gratis: Lección 1 Interfaz Gráfica

Lección 1: Interfaz Gráfica

Para esta lección es necesario que tengas instalado AutoCAD; si no es así; puedes visitar la siguiente entrada “Descargar AutoCAD 100% Legal”.

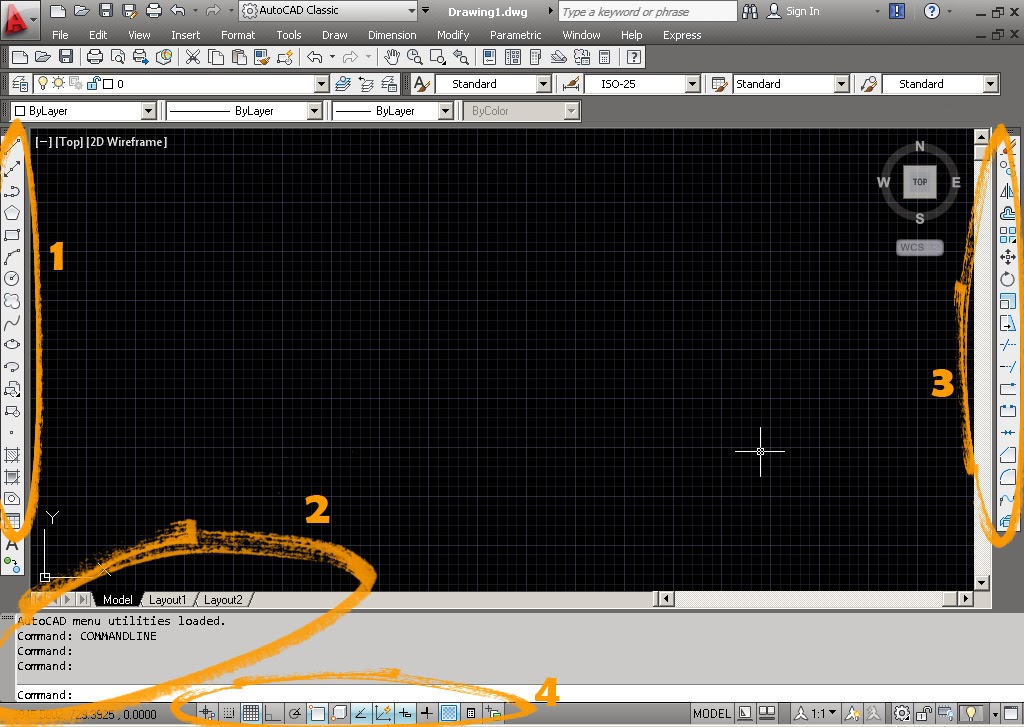

Una vez instalado el programa deberás ejecutarlo; una primera impresión es notar que posee muchas herramientas, para familiarizarte con el entorno gráfico te dejo la siguiente imagen.

Cada una de las barras de herramientas se irán conociendo a su tiempo, por el momento me enfocare en las tres barras indispensables, al momento de trabajar con 2D, estas son:



1-Barra de Dibujo:
Como su nombre lo indica en esta encontraras, las herramientas básicas para dibujar desde líneas, círculos, óvalos, cuadrados, polígonos, etc.


2-Línea de Comandos
AutoCAD, permite llamar todas sus herramientas a través de comandos, por ejemplo si deseas activar mover, solo basta con colocar “move” y no necesitaras buscar el botón y hacer clic en él, poco a poco veras la ventaja de este método, solo con la practica iras comprendiendo la lógica con la que trabaja AutoCAD.

3-Barra de Modificadores:
Esta barra permite modificar las líneas y polígonos, en ella encontraras desde la opción copiar, reflejar tipo espejo, mover, rotar, etc.

4-Barra de Estado:
En esta barra se encuentran opciones para el dibujo, por ejemplo podrás restringir dibujar solo a 90 grados, ver calibres o grosores de líneas, activar los snap (en sencillo lenguaje son como imanes que se activan en las puntas, en el centro de una línea o en el centro de un circulo, todo con el fin que obtengas precisión en el dibujo)

Estas son las tres barras más importantes para el dibujo 2D, por eso en las siguientes lecciones, me enfocare en ellas.





Curso AutoCAD: Lección 2 (Siguiente) (Publicación 5-02-2014)

Curso completo AutoCAD gratis.


Comenzaremos un curso completo para aprender AutoCAD, ideal para quienes desean aprender desde cero; el curso se enfocara en que desarrolles las habilidades basicas para  el dibujo 2D.

Para el presente curso haré uso algunas veces de vídeos ya existentes y de mis propios tutoriales, a la vez complementare con la información que sea necesaria para que comprendas los conceptos básicos del trabajo en AutoCAD.


Esta decisión la he tomado basándome en la siguiente conclusión: Si  comenzará a hacer cada uno de los vídeo tutoriales por mi cuenta, me consumiría muchísimo tiempo y mis obligaciones laborales y personales actualmente no me lo permiten; por ello prefiero invertir ese tiempo en buscar los vídeos más adecuados, mejor explicados y que se asemejen a mi sistema de enseñanza; complementando la información en cada momento, con ello me comprometo contigo  a crear un tutorial con el nivel que te mereces y totalmente gratis.

F. ArquiHoy

Imprimir en AutoCAD, conociendo el tamaño de papel final

Caso 2- Conociendo el tamaño de papel  final
Este caso es, cuando el plano final se nos solicita  en una hoja de papel con dimensiones específicas, el módulo de papel (dimensiones de la hoja) definiré la escala de las cotas y textos más adecuada en nuestro dibujo en el model. En este caso debes configurar el layout antes de comenzar a acotar o colocar textos en tu dibujo.

Te lo explicare con un ejemplo:
Me han solicitado que este dibujo deberá ser entregado en un formato de papel 11 x 17 pulgadas.

1-Deberé dibujar en el model (espacio modelo) una planta en mi caso las paredes son el límite, para que me sirva de guía al configurar el módulo de papel en layout. No puedo acotar aun porque la escala de las mismas no se puede definir en esta etapa.

2- Cambiamos a un layout, en mi caso layout2.

3-Ahora configuraremos el tamaño de papel, para ello damos clic derecho sobre la viñeta “layout2” y escogemos “page setup manager…” en la ventana que aparece verifico que este seleccionado el nombre de mi layout y escojo “modify”

4- En este punto explicare las configuraciones básicas, es aquí a donde deberás ser muy cuidadoso, debes tener siempre en mente que la mayoría de equivocaciones ocurren en esta etapa.


A-Selecciona la impresora, en mi caso escojo una que genera un archivo PDF,  me permite revisar cómo se verá mi plano final y  es más precisa que usar la vista previa; también sirve para proteger mi trabajo, por si debo enviar a un tercero para imprimir.

B- Aquí selecciona un tamaño de papel, en mi caso se me solicita sea de 11 x 17 pulgadas, y también podrás notar que se muestra las dimensiones, en milímetros.

C-Aquí escoge la escala 1:1 recordando que de esa manera he trabajado en el espacio modelo

D- En esta parte debes poner la relación entre la escala X y la escala Y, te explico mejor imagina que deseas tener un plano que en Vertical (Y) tenga una escala y en Horizontal (X) tenga otra. Para eso sirve esta configuración, pero como ese no es mi caso se debe escoger 1 en ambos.

E- Recuerda, hemos trabajado en metros por ello, lo correcto es escoger mm.

5- Aquí te muestro como queda mi plano, si te fijas el cuadro negro indica el módulo de papel y las línea blanca discontinua el límite de impresión que esta hoja permite, la línea azul es el viewport el cual deberé ajustar dentro de los límites de impresión.


Nota: Para dibujar un nuevo viewport, deberás digitar el comando viewports y escoger por single, luego clic en ok y podrás dibujar un cuadro que servirá como ventana hacia el espacio modelo (model).

6- Aquí ya dibuje, el cuerpo del membrete (línea roja) y ajuste el viewport (linea azul) para que quede dentro de los límites.

7- Para buscar una escala adecuada,  haremos doble clic en el interior de nuestro viewport,  (con ello nos cambia temporalmente del espacio papel al espacio modelo) y escribiré los siguientes comandos:
-zoom (enter)
-1000/(Escala)xp (enter)

Aquí hice un par de pruebas hasta encontrar una escala adecuada, en mi caso resulto una escala 1:75 por ello tuve que escribir de esta manera los comandos:
-zoom (enter)
-1000/75xp (enter)



Nota: Si aún no te queda muy claro, imagina necesito la escala 1:200 la formula seria 1000/200xp; otro caso si en el model se ha dibujado en milímetros la escala 1:200 se deberá escribir 1000/2000xp (agregando un cero).

8-Ahora con esto, conozco la escala en la cual deberé acotar mi planta y con ello puedo regresarme al espacio modelo (model) y continuar mi dibujo.

9- Para finalizar si deseo imprimir solo bastara que escriba el comando “plot” y veras como aparece una ventana conocida, solo necesitas dar clic en ok y esperar a que tu impresora haga el resto.


Anterior Tema: Imprimir a Escala en AutoCAD Caso 1

"El pago de mis conocimientos, lo recibo de tus comentarios..."
